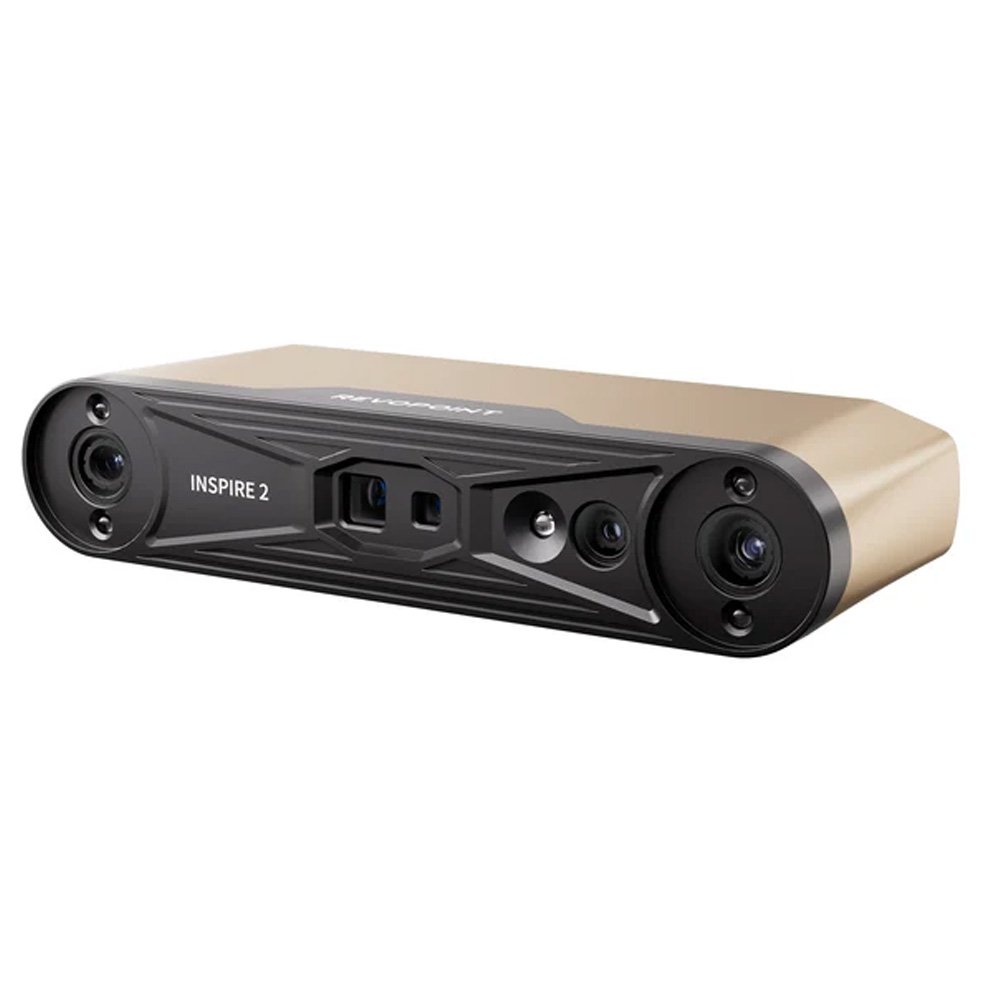

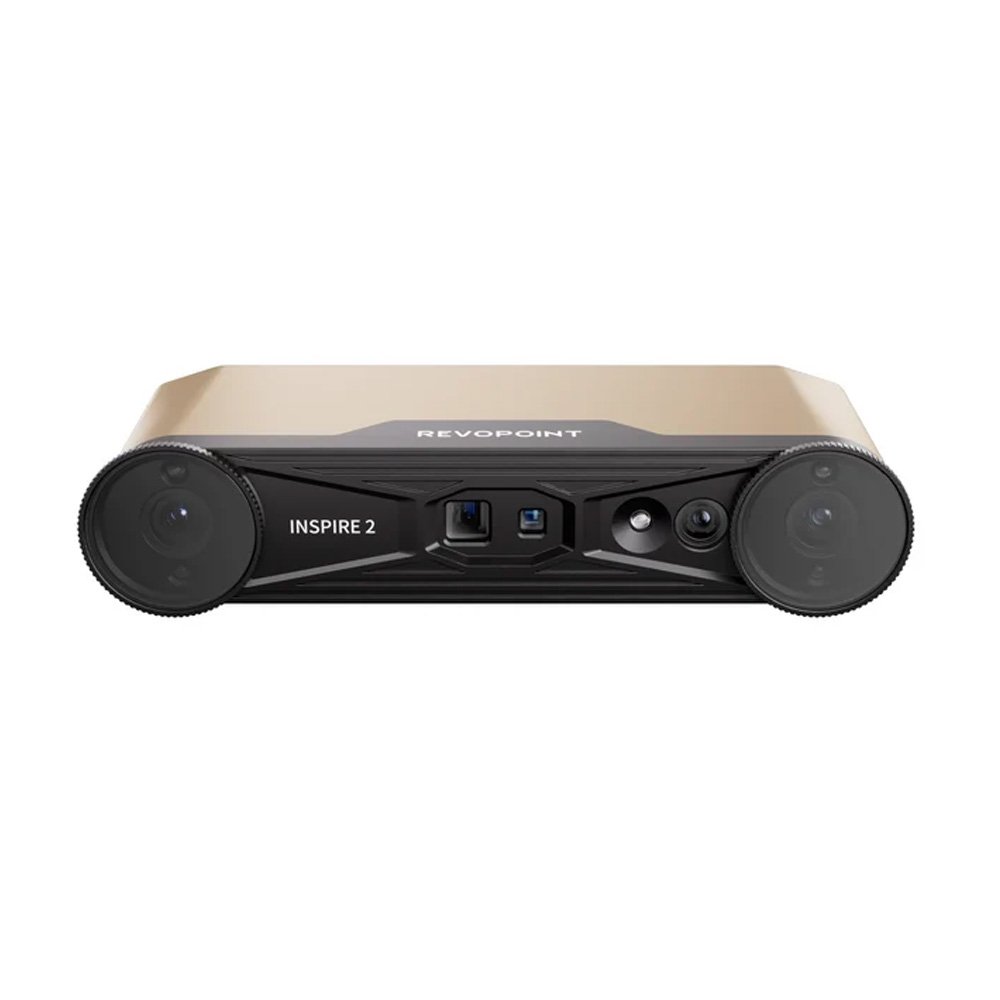

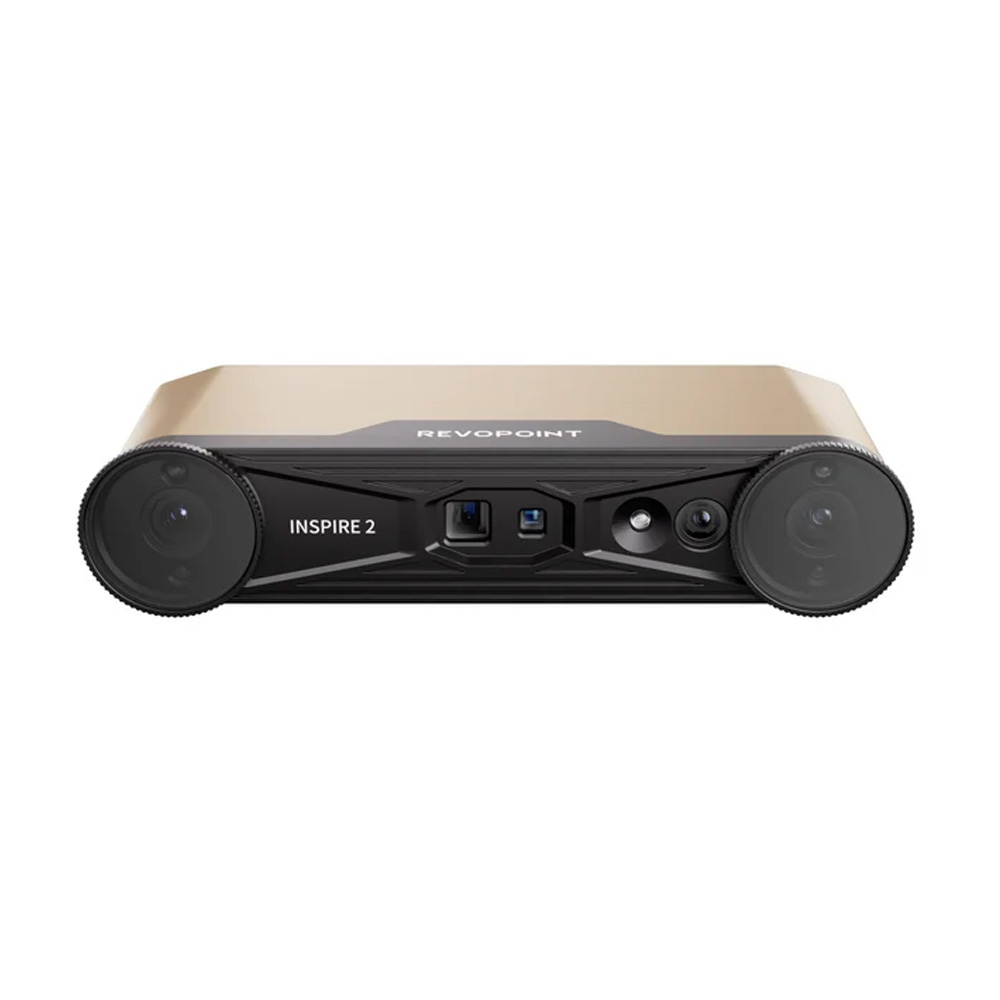

3D сканер Revopoint INSPIRE 2

Revopoint INSPIRE 2 — компактный ручной 3D-сканер нового поколения, объединяющий инфракрасное структурированное освещение и многолинейное инфракрасное лазерное сканирование. Такая комбинация позволяет использовать один прибор для разных задач: от быстрого создания цветных 3D-моделей до оцифровки тёмных, металлических и блестящих деталей, где обычные структурированные световые сканеры могут испытывать сложности.


INSPIRE 2 рассчитан на работу с небольшими и средними объектами. Его можно использовать для 3D-печати, обратного проектирования, изготовления копий и прототипов, дизайна, реставрации, создания цифровых моделей, автомобильных работ, оцифровки предметов и подготовки данных для CAD.

Главное отличие INSPIRE 2 от классических доступных 3D-сканеров Revopoint — наличие двух технологий съёма геометрии в одном корпусе. В режиме структурированного инфракрасного света сканер способен работать без маркеров на объектах с хорошо выраженной геометрией. В лазерном режиме используются 11 параллельных инфракрасных линий, что особенно полезно при работе с тёмными и отражающими поверхностями.

Основные характеристики и преимуществ обновленной модели

Инфракрасное структурированное освещение

Этот режим подходит для большинства обычных объектов со сложной геометрией: пластиковых деталей, корпусов, фигур, элементов интерьера, предметов быта, макетов и других объектов небольшого и среднего размера.

Сканирование может выполняться без маркеров, если на поверхности достаточно геометрических особенностей для уверенного отслеживания положения сканера. Скорость съёма достигает 18 кадров в секунду.

Режим особенно удобен, когда необходимо быстро получить плотную 3D-модель с цветовой информацией. RGB-камера имеет разрешение 1280 × 800 пикселей, поэтому INSPIRE 2 способен создавать не только геометрическую модель, но и цветную текстуру.

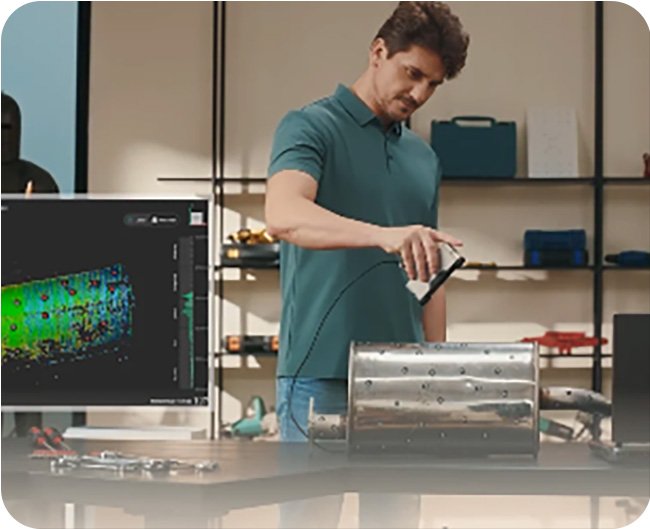

11-полосный инфракрасный лазер

Лазерный режим — одна из главных особенностей INSPIRE 2.

Вместо одного лазерного луча сканер использует 11 параллельных инфракрасных линий. Это помогает получать стабильные данные с поверхностей, которые сложнее для традиционного структурированного света, в том числе с тёмных и некоторых отражающих металлических деталей.

Производитель заявляет скорость лазерного сканирования до 90 кадров/с при использовании GPU и до 40 кадров/с при обработке на CPU. При этом итоговая скорость зависит от компьютера, режима работы, качества поверхности и выбранных настроек.

Для лазерного режима необходимо использовать маркеры. Согласно руководству Revopoint, в кадре желательно постоянно иметь не менее пяти маркеров, а размещать их лучше на плоских участках поверхности в нерегулярном порядке.







Заявленная производителем точность одного кадра достигает 0,05 мм, а заявленная прецизионность — до 0,03 мм. Для режима отслеживания по маркерам производитель также приводит показатель объёмной точности 0,05 мм + 0,1 мм × L (м), где L — длина объекта.

Важно понимать разницу между этими параметрами. Значения 0,03 и 0,05 мм — это лабораторные показатели для определённых условий, а не гарантия того, что любая модель любого размера будет изготовлена с погрешностью 0,05 мм. На результат влияют размер и форма объекта, поверхность, освещение, способ отслеживания, калибровка, количество маркеров и последующая обработка данных. Сам Revopoint отдельно указывает, что заявленные значения получены в контролируемых лабораторных условиях.

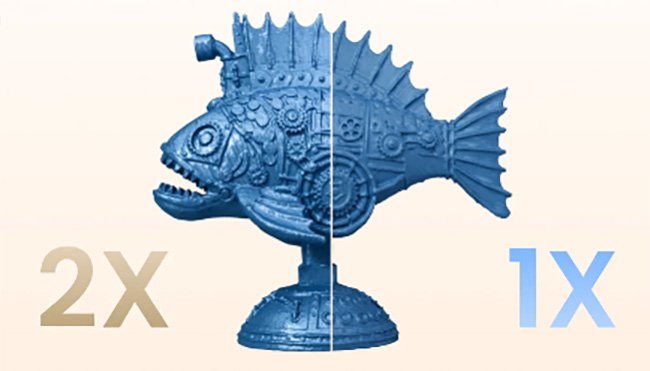

INSPIRE 2 оснащён функцией оптического масштабирования проектора. Доступны уровни 1,5× и 2×.

Это полезно при работе с объектами, на которых соседствуют крупные поверхности и небольшие элементы. Масштабирование позволяет адаптировать проецируемый рисунок к геометрии детали и получить более подходящие условия съёма отдельных участков.








Одна из наиболее интересных особенностей INSPIRE 2 — возможность использовать лазерный режим для тёмных и некоторых отражающих поверхностей без обязательного нанесения матирующего спрея.

Однако это не означает, что сканер способен одинаково легко оцифровывать абсолютно любую блестящую поверхность. С зеркальными, прозрачными и сильно отражающими объектами по-прежнему могут возникать проблемы. В официальном руководстве Revopoint для прозрачных и зеркальных поверхностей рекомендуется использовать специальный сканирующий спрей.

На практике это важное преимущество для автомобильных деталей, металлических компонентов, чёрного пластика и других технических объектов, но при особо сложной поверхности подготовка объекта всё равно может потребоваться.








INSPIRE 2 рассчитан не только на помещение. Производитель заявляет возможность работы при внешнем освещении до 20 000 люкс.

Для наружного сканирования предусмотрены специальные фильтры, входящие в комплект Standard Edition. При этом Revopoint рекомендует избегать прямого солнечного света — наиболее предсказуемый результат получается в тени или при рассеянном освещении.

Это открывает интересные сценарии: сканирование элементов автомобиля, крупной техники, скульптур, архитектурных объектов, предметов на производстве и других объектов, которые неудобно переносить в помещение.

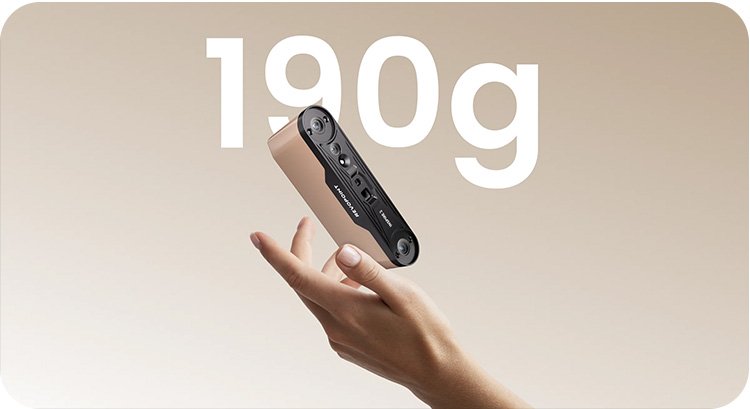

INSPIRE 2 весит около 190 г, а размеры сканера составляют 53 × 27 × 132 мм. Такой корпус удобно держать одной рукой во время продолжительного сканирования.

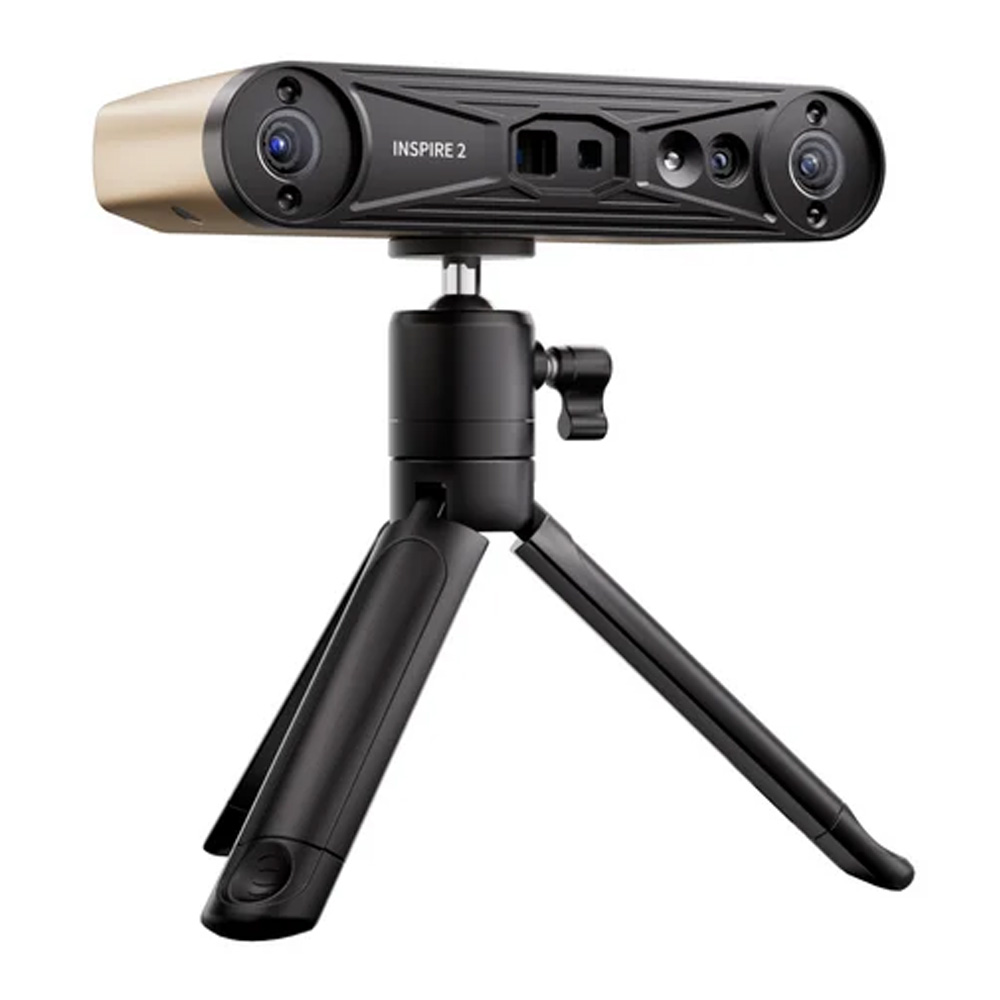

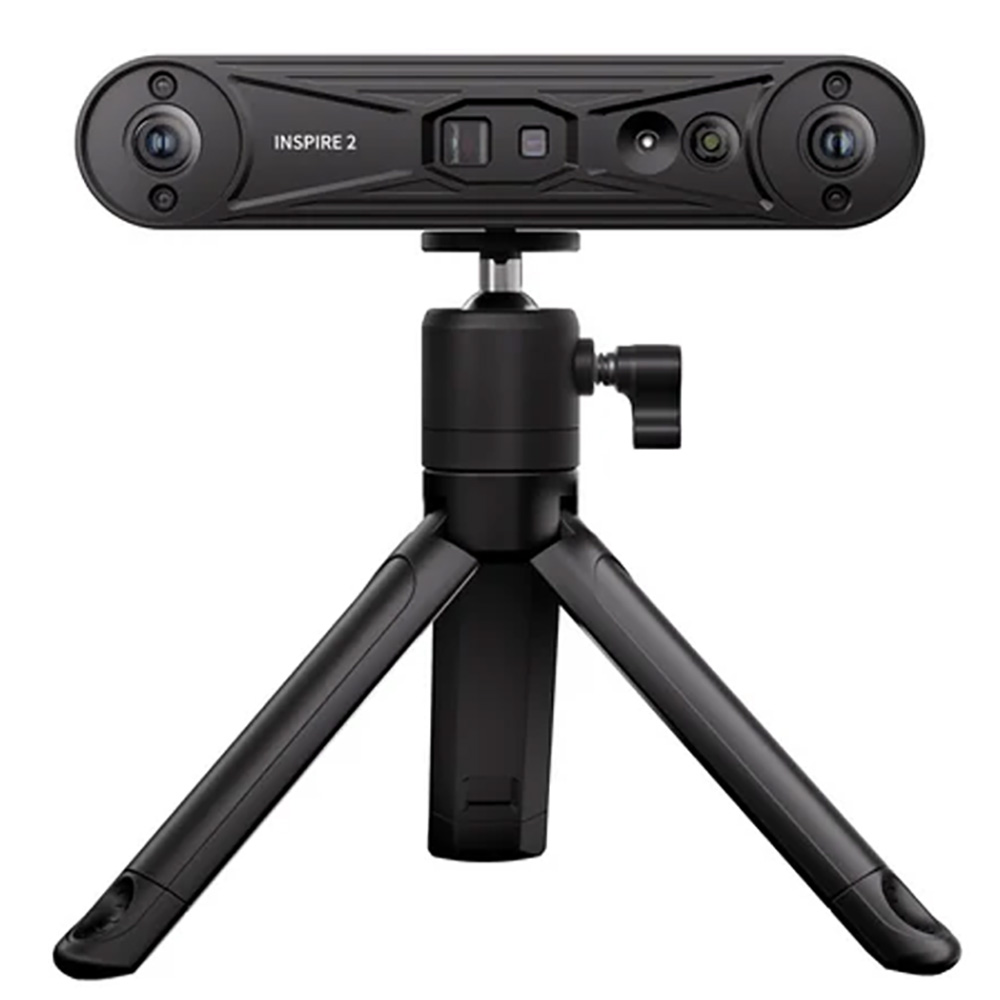

Сканер можно использовать как стационарно на штативе/поворотном столе, так и вручную. Благодаря Wi-Fi 6 устройство также может работать без постоянного кабельного подключения к компьютеру в поддерживаемых сценариях.








INSPIRE 2 поддерживает Windows, macOS, Android и iOS.

Для ПК используется USB Type-C или Wi-Fi. Мобильное сканирование особенно удобно в режиме структурированного света: сканер можно подключить непосредственно к совместимому смартфону или планшету.

При этом есть важный нюанс: лазерный режим не работает как полностью автономное сканирование непосредственно со смартфона. Для многолинейного лазерного режима требуется подключение сканера к компьютеру, а изображение рабочего процесса можно передавать на мобильное устройство с помощью Revo Mirror.

Поэтому если покупатель планирует использовать INSPIRE 2 преимущественно со смартфоном, следует учитывать, что мобильный режим и лазерное сканирование имеют разные возможности.

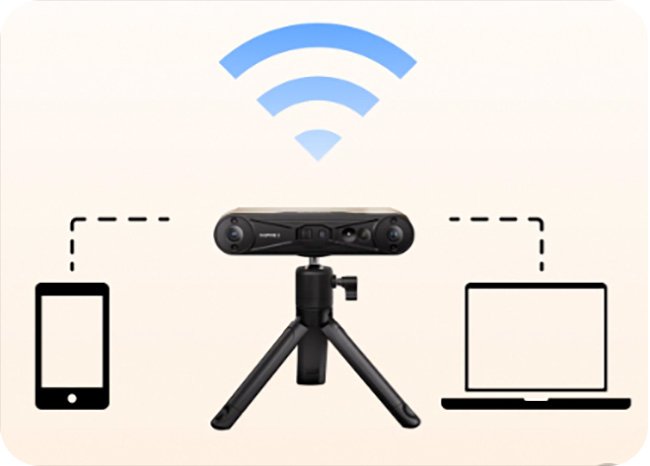

Встроенный Wi-Fi 6 обеспечивает беспроводное подключение сканера к совместимым устройствам.

Это особенно удобно при сканировании больших или неудобно расположенных объектов, когда кабель от компьютера ограничивает перемещение оператора. При этом для максимально тяжёлых задач обработки данных полноценный компьютер остаётся предпочтительным вариантом.








RGB-камера позволяет получать цветную информацию одновременно с геометрией объекта.

Такой режим полезен не только для 3D-печати. Цветные модели востребованы в визуализации, дизайне, виртуальных коллекциях, цифровом искусстве, реставрации, создании игровых и AR/VR-ассетов.

В актуальной версии программного обеспечения Revo Scan 6 Revopoint также заявляет поддержку 3DGS — создания реалистичных Gaussian-моделей, которые могут экспортироваться в формате .splat.








Заявленный диапазон сканируемых объектов — от 20 × 20 × 20 мм до 2 × 2 × 2 м.

Это не означает, что один и тот же режим одинаково эффективен для всего диапазона. INSPIRE 2 прежде всего относится к сканерам для малых и средних объектов. Для небольшой детали целесообразнее использовать более плотный захват данных, тогда как крупные объекты обычно сканируются частями с последующим объединением полученных фрагментов.

Для каких задач подходит INPIRE 2

Revopoint INSPIRE 2 особенно интересен в следующих задачах:

обратное проектирование пластиковых и металлических деталей;

подготовка моделей для 3D-печати;

оцифровка корпусов, кожухов, элементов механизмов;

автомобильный тюнинг и восстановление деталей;

создание цифровых копий существующих объектов;

дизайн и прототипирование;

оцифровка скульптур, фигур и предметов искусства;

создание цветных цифровых моделей;

реставрация и сохранение культурных объектов;

образование и обучение 3D-технологиям;

создание моделей для визуализации, AR/VR и цифровых коллекций.

Варианты поставки и комплектация

У Revopoint INSPIRE 2 предусмотрены две основные аппаратные комплектации: Standard Edition и Premium Edition.




В стандартный комплект входят:

3D-сканер Revopoint INSPIRE 2;

штатив;

кабель USB Type-C — USB Type-C длиной 2 м;

мини-поворотный столик;

200 высокоотражающих маркеров;

наружные фильтры;

калибровочная панель.

Это хороший вариант для пользователя, который планирует работать преимущественно с компьютером или уже имеет необходимое мобильное оборудование.




Premium Edition включает всё из Standard Edition и дополнительно Mobile Kit II:

держатель для смартфона;

аккумулятор Power Bank 4000 мА·ч;

быстросъёмную площадку;

комбинированный кабель 2-в-1.

Главное преимущество Premium — возможность организовать более мобильный комплект для работы со смартфоном и без привязки к розетке/компьютеру в тех режимах, где мобильное сканирование поддерживается.




Standard Edition разумнее выбрать, если сканер будет преимущественно использоваться рядом с рабочим ПК, а мобильность не является приоритетом.

Premium Edition лучше подходит тем, кто хочет чаще работать с планшетом или смартфоном, сканировать объекты вне рабочего места и получить готовый мобильный комплект из коробки.

При этом Premium Edition не превращает INSPIRE 2 в полностью автономный лазерный сканер: для многолинейного лазерного режима по-прежнему требуется компьютер.
